Crear OID's SNMP personalizados

Hola Comunidad:

Esta publicación está dedicada a la tarea de supervisar una instancia de Caché usando SNMP. Algunos usuarios de Caché probablemente ya lo hacen de una u otra forma. Hace ya mucho que el paquete de Caché estándar soporta la supervisión por SNMP, pero no todos los parámetros necesarios vienen "listos para usar". Por ejemplo, sería bueno poder supervisar el número de sesiones CSP, obtener información detallada sobre el uso de la licencia, KPI particulares del sistema en uso, etc. Después de leer este artículo, sabrás cómo agregar tus parámetros a la supervisión de Caché mediante SNMP.

Lo que ya tenemos

Es posible supervisar Caché con SNMP. En los archivos de <Install_dir>/SNMP/ puedes encontrar una lista completa de todo lo soportado. Aquí encontrarás 2 archivos: ISC-CACHE.mib y ISC-ENSEMBLE.mib. Nos interesa el archivo destinado a Caché — ISC-CACHE.mib. En particular, quisiéramos saber qué información podemos obtener sobre licencias y sesiones. La tabla contiene los OID correspondientes, siempre que la jerarquía comience desde la raíz de InterSystems: 1.3.6.1.4.1.1656

OID Nombre Descripción Tipo de dato
.1.1.1.1.10 cacheSysLicenseUsed El número actual de licencias en uso en esta instancia de Caché ENTERO
.1.1.1.1.11 cacheSysLicenseHigh La cota máxima para las licencias usadas en esta instancia de Caché ENTERO
.1.2.16 cacheLicenseExceed Una solicitud de licencia ha superado las licencias disponibles o permitidas Mensaje trap
.1.1.1.1.6 cacheSysCurUser Número actual de usuarios en esta instancia de Caché ENTERO



Al paquete le faltan muchos parámetros importantes, como el número de sesiones CSP, información de licencia y, por supuesto, no tiene KPI específicos por aplicación.

Esto es un ejemplo de lo que nos gustaría saber:

  • El número de usuarios CSP
  • Limitations of our license in terms of the user count;
  • License expiry date.

Podemos añadir también unos pocos parámetros para el análisis de desempeño. Los parámetros en sí están en el paquete, pero queremos conocer su incremento por minuto. Por ejemplo:

  • El aumento del número de referencias “globales” por minuto
  • La cantidad de comandos de ejecución por minuto
  • La cantidad de llamadas de rutina por minuto

Cómo agregar “tus” parámetros

Puedes consultar el documento “Monitoring Caché using SNMP”.

La versión de Caché de nuestra instancia de prueba (CACHE2016) es 2016.2.0.721.0. El sistema operativo es Linux Fedora 24 (Workstation Edition). La instalación de Caché en Linux OS se describe al detalle aquí.

Este es nuestro plan:

  1. Crear una clase para recolectar métricas
  2. Registrar y activar una nueva clase en Caché usando ^%SYSMONMGR
  3. Crear una MIB de usuario usando métodos de la clase MonitorTools.SNMP. Usaremos 99990 como PEN (Private Enterprise Number) temporal, pero necesitaremos registrarnos con IANA después. Este proceso es gratuito, lleva una semana o dos y requiere un intercambio de correos electrónicos acerca de “¿Para qué necesita su propio PEN?”
  4. Comenzar un servicio de supervisión con un subagente de Caché conectado
  5. Usar snmpwalk para asegurarse de tener acceso a todos los OID recién creados
  6. Agregar los OID a un sistema de supervisión de otro proveedor. Usemos por ejemplo Zabbix. La documentación de Zabbix está aquí. Asegurémonos de que la supervisión esté funcionando
  7. Agregar el inicio de la supervisión del sistema en el namespace TEST a la lista de inicio del sistema

Sigamos ahora el plan, punto por punto:

1. Crear una clase para recolectar métricas

La clase de recolección de métricas extiende %Monitor.Adaptor. En el terminal, cambiamos al namespace %SYS y exportamos la clase oculta Monitor.Sample:

%SYS>do $system.OBJ.Export("Monitor.Sample.cls","/tmp/Monitor_Sample.xml")
Exporting to XML started on 02/07/2017 21:39:56
Exporting class: Monitor.Sample
Export finished successfully.

Vamos a asumir que el namespace TEST es nuestra área de trabajo. Vamos a pasar a ella e importar aquí la clase Monitor.Sample. Ahora crearemos una clase que describa la implementación de un mecanismo de supervisión para las 6 métricas descritas en la sección "Lo que ya tenemos".

Class monitoring.snmp.Metrics Extends %Monitor.Adaptor
{
/// Give the application a name. This allows you to group different
/// classes together under the same application level in the SNMP MIB.
/// The default is the same as the Package name.
Parameter APPLICATION = "Monitoring";
/// CSP sessions count
Property Sessions As %Monitor.Integer;
/// License user limit
Property KeyLicenseUnits As %Monitor.Integer;
/// License key expiration date
Property KeyExpirationDate As %Monitor.String;
/// Global references speed
Property GloRefSpeed As %Monitor.Integer;
/// Number of commands executed
Property ExecutedSpeed As %Monitor.Integer;
/// Number of routine loads/save
Property RoutineLoadSpeed As %Monitor.Integer;
/// The method is REQUIRED. It is where the Application Monitor
/// calls to collect data samples, which then get picked up by the
/// ^SNMP server process when requested.
Method GetSample() As %Status
{
      set ..Sessions = ..getSessions()
      set ..KeyLicenseUnits = ..getKeyLicenseUnits()
      set ..KeyExpirationDate = ..getKeyExpirationDate()

      set perfList = ..getPerformance()
      set ..GloRefSpeed = $listget(perfList,1)
      set ..ExecutedSpeed = $listget(perfList,2)
      set ..RoutineLoadSpeed = $listget(perfList,3)       quit $$$OK
}
/// Get CSP sessions count
Method getSessions() As %Integer
{
     // This method will only work if we don't use WebAddon:
    // quit $system.License.CSPUsers()
    //
    // This will work even if  we use WebAddon:
    set csp = ""
    try {
        set cn = $NAMESPACE
        znspace "%SYS"
        set db = ##class(SYS.Stats.Dashboard).Sample()
        set csp = db.CSPSessions
        znspace cn
    } catch e {
        set csp = "0"
    }
    quit csp
}
/// Get license user's power
Method getKeyLicenseUnits() As %Integer
{
    quit $system.License.KeyLicenseUnits()
}
/// Get license expiration date in human-readable format
Method getKeyExpirationDate() As %String
{
    quit $zdate($system.License.KeyExpirationDate(),3)
}
/// Get performance metrics (gloref, rourines etc.)
Method getPerformance(param As %String) As %Integer
{
    set cn = $NAMESPACE
    znspace "%SYS"
    set m = ##class(SYS.Monitor.SystemSensors).%New()
    do m.GetSensors()
    znspace cn
    quit $listbuild(m.SensorReading("GlobalRefsPerMin"),
                    m.SensorReading("RoutineCommandsPerMin"),
                    m.SensorReading("RoutineLoadsPerMin"))
}
}

Asegúrate de que el método GetSample() realmente recupere los datos necesarios:

TEST>set metrics = ##class(monitoring.snmp.Metrics).%New()
TEST>write metrics.GetSample()
1
TEST>zwrite metrics
metrics=<OBJECT REFERENCE>[2@monitoring.snmp.Metrics]
+----------------- general information ---------------
|      oref value: 2
|      class name: monitoring.snmp.Metrics
| reference count: 2
+----------------- attribute values ------------------
|      ExecutedSpeed = 431584
|        GloRefSpeed = 881
|  KeyExpirationDate = "2017-02-28"
|    KeyLicenseUnits = 100
|   RoutineLoadSpeed = 0
|           Sessions = 1
+-----------------------------------------------------

2. Registrar y activar la nueva clase en Caché usando ^%SYSMONMGR

Abre el terminal y pasa al namespace TEST:

# csession cache2016 -U test
Node: server, Instance: CACHE2016
TEST>do ^%SYSMONMGR
1. Select item 5, Manage Application Monitor. 2. Select item 2, Manage Monitor Classes. 3. Select item 3, Register Monitor System Classes.
Exporting to XML started on 02/09/2017 11:22:57
Exporting class: Monitor.Sample
Export finished successfully.
Load started on 02/09/2017 11:22:57
Loading file /opt/intersystems/cache2016/mgr/Temp/Mb7nvq5xuovdHQ.stream as xml
Imported class: Monitor.Sample
Compiling class Monitor.Sample
Compiling table Monitor.Sample
Compiling routine Monitor.Sample.1
Load finished successfully. 4. Select item 1, Activate/Deactivate Monitor Class
Class??
Num MetricsClassName Activated
1) %Monitor.System.AuditCount N
…
15) monitoring.snmp.Metrics N
Class? 15 monitoring.snmp.Metrics
Activate class? Yes => Yes 5. Select item 6, Exit 6. Select item 6 again, Exit 7. Select item 1, Start/Stop System Monitor 8. Select item 2, Stop System Monitor
Stopping System Monitor… System Monitor not running! 9. Select item 1, Start System Monitor
Starting System Monitor… System Monitor started 10. Select item 3, Exit 11. Select item 4, View System Monitor State
Component                     State
System Monitor                     OK
%SYS.Monitor.AppMonSensor          OK 12. Select item 7, Exit

3. Crear una MIB de usuario

Para crear una MIB de usuario, se usan métodos de clase de MonitorTools.SNMP. Para este ejemplo, usaremos un PEN (Private Enterprise Number) falso, 99990, pero será necesario registrar el PEN con IANA después. Aquí puedes ver los números registrados. Por ejemplo, el PEN de InterSystems es 16563.

16563
InterSystems
Robert Davis
rdavis&intersystems.com

Usaremos la clase MonitorTools.SNMP y su método CreateMIB() para crear un archivo MIB. Este método lleva 10 argumentos:

Nombre y tipo de argumento Descripción Valor
AppName As %String nombre de la aplicación Valor del parámetro APPLICATION de la clase metrics.snmp.Metrics — Monitoring
Namespace As %String nuestro namespace TEST
EntID As %Integer PEN de la empresa

99990 (ficticio)

AppID As %Integer OID de aplicación dentro de la empresa 42
Company As %String nombre de la empresa (mayúsculas) ficticio
Prefix As %String prefijo de todos los objetos SNMP que creemos ficticio
CompanyShort As %String prefijo corto de la empresa (mayúsculas) fict
MIBname As %String nombre del archivo MIB

ISC-TEST

Contact As %String información de contacto (en particular, dirección) Dejemos el valor predeterminado: Earth, Russia, Somewhere in the forests, Subject: ISC-TEST.mib
List As %Boolean equivalente a verbose. Mostrar progreso de tarea para el archivo MIB 1



Ahora llega la creación del archivo MIB:

%SYS>d ##class(MonitorTools.SNMP).CreateMIB("Monitoring","TEST",99990,42,"fiction","fict","fiction","ISC-TEST",,1)
Create SNMP structure for Application - Monitoring
     Group - Metrics
          ExecutedSpeed = Integer
          GloRefSpeed = Integer
          KeyExpirationDate = String
          KeyLicenseUnits = Integer
          RoutineLoadSpeed = Integer
          Sessions = Integer Create MIB file for Monitoring
     Generate table Metrics
          Add object ExecutedSpeed, Type = Integer
          Add object GloRefSpeed, Type = Integer
          Add object KeyExpirationDate, Type = String
          Add object KeyLicenseUnits, Type = Integer
          Add object RoutineLoadSpeed, Type = Integer
          Add object Sessions, Type = Integer
MIB done.

Ahora hay una nueva MIB ISC-TEST.mib en la carpeta <Install_dir>/mgr/TEST.

4. Comenzar el servicio de supervisión con el subagente de Caché conectado

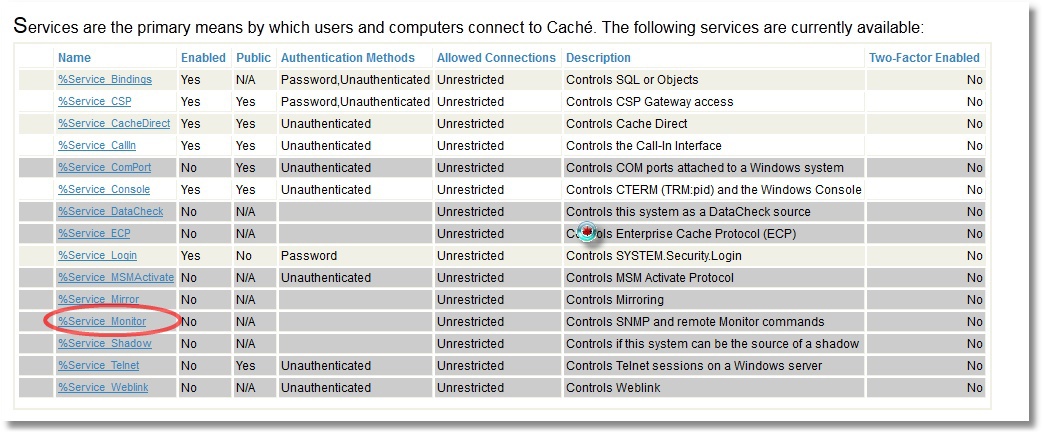

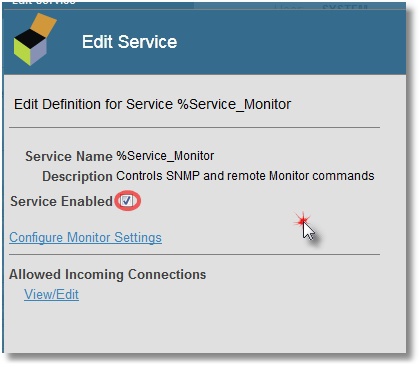

Abramos System Administration -> Security -> Services -> %Service_Monitor (click) -> Service Enabled (check).

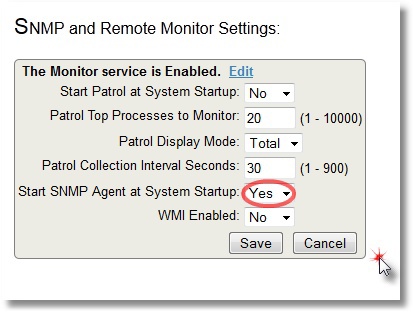

También especificaremos que queremos iniciar el subagente SNMP cuando se inicie Caché (clic en Configure Monitor Settings):

En Linux usamos el paquete net-snmp para supervisión SNMP. Así que lo instalamos, lo configuramos para usar con subagentes y especificamos el puerto 705 como predeterminado para que el agente maestro hable con los subagentes.

# grep -i agentx /etc/services
agentx 705/tcp # AgentX
agentx 705/udp # AgentX

Puede ver un breve artículo sobre el archivo de configuración snmpd.conf que complementa al manual en cyberciti. Aquí están los ajustes finales

# yum install net-snmp
# grep '^[^#]' /etc/snmp/snmpd.conf
master agentx
agentXSocket TCP:localhost:705
com2sec local localhost public
group MyRWGroup v1 local
group MyRWGroup v2c local
group MyRWGroup usm local
view all included .1 80
view system included .iso.org.dod
access MyROGroup "" any noauth exact all none none
access MyRWGroup "" any noauth exact all all none
syslocation server (edit /etc/snmp/snmpd.conf)
syscontact Root <root@localhost> (configure /etc/snmp/snmp.local.conf)
dontLogTCPWrappersConnects yes

Reiniciamos los daemons snmpd y snmptrapd en Linux. Después, iniciaremos el servicio SNMP para activar el subagente de Caché SNMP:

%SYS>do start^SNMP %SYS>; Check SNMP subagent status %SYS>zwrite ^SYS("MONITOR")
^SYS("MONITOR","SNMP")="RUN"
^SYS("MONITOR","SNMP","NAMESPACE")="%SYS"
^SYS("MONITOR","SNMP","PID")=5516
^SYS("MONITOR","SNMP","PORT")=705
^SYS("MONITOR","SNMP","STARTUP")="SNMP agent started on port 705, timeout=20, winflag=0, Debug=0"
^SYS("MONITOR","SNMP","STATE")="Terminated - 01/27/2017 04:15:01.2833PM"
^SYS("MONITOR","SNMP","WINSTART")=0

5. Verifique que solo estén disponibles sus propios OID nuevos

Para hacer esto, use snmpwalk. Mostraremos el OID que indica el número de sesiones CSP:

# snmpwalk -On -v 2c -c public localhost 1.3.6.1.4.1.99990
# snmpwalk -On -v 2c -c public localhost 1.3.6.1.4.1.99990
.1.3.6.1.4.1.99990.42.1.1.1.1.9.67.65.67.72.69.50.48.49.54 = INTEGER: 559851
.1.3.6.1.4.1.99990.42.1.1.1.2.9.67.65.67.72.69.50.48.49.54 = INTEGER: 973
.1.3.6.1.4.1.99990.42.1.1.1.3.9.67.65.67.72.69.50.48.49.54 = STRING: "2017-02-28"
.1.3.6.1.4.1.99990.42.1.1.1.4.9.67.65.67.72.69.50.48.49.54 = INTEGER: 100
.1.3.6.1.4.1.99990.42.1.1.1.5.9.67.65.67.72.69.50.48.49.54 = INTEGER: 0
.1.3.6.1.4.1.99990.42.1.1.1.6.9.67.65.67.72.69.50.48.49.54 = INTEGER: 2 # If you get such result
# .1.3.6.1.4.1.99990 = No Such Object available on this agent at this OID
# try to restart SNMP subagent in Caché in this way:
# do stop^SNMP
# do start^SNMP

El archivo ISC-TEST.mib contiene la secuencia de nuestros OID’s:

FictMetricsR ::=
       SEQUENCE {
        fictExecutedSpeed   Integer32,
        fictGloRefSpeed   Integer32,
        fictKeyExpirationDate   DisplayString,
        fictKeyLicenseUnits   Integer32,
        fictRoutineLoadSpeed   Integer32,
        fictSessions   Integer32
       }

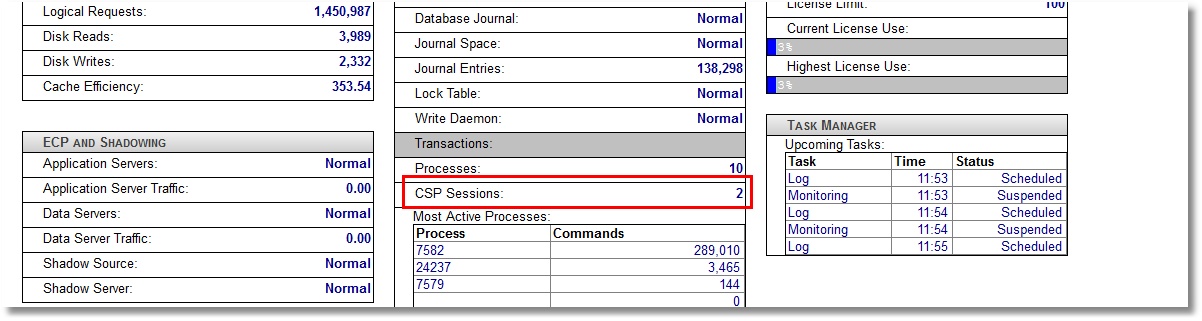

Por tanto, el número de sesiones, por ejemplo, es el último OID 1.3.6.1.4.1.99990.42.1.1.1.6. Puede compararlo con el número de sesiones que se muestra en el tablero SMP:

6. Agregar nuestros OID a un sistema de supervisión externo

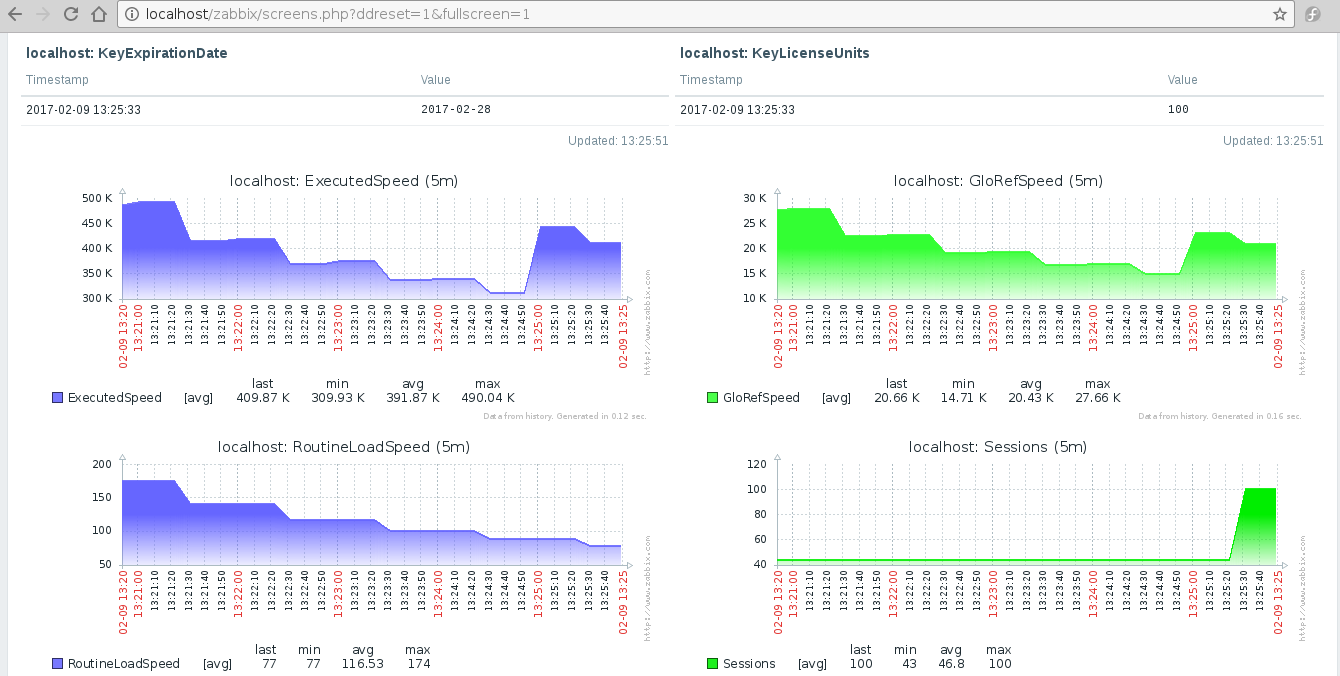

Usaremos Zabbix. La documentación de Zabbix está aquí. Puede encontrar una guía detallada de instalación y configuración de Zabbix en Linux aquí. Se eligió Zabbix como un sistema que no solo le permite trazar gráficas, sino también supervisar texto simple (en nuestro caso, fecha de vencimiento de licencia y unidades de licencia). Después de agregar nuestras 6 métricas a los elementos de nuestro host local (escriba: SNMPv2 agent) y crear 4 gráficas y 2 parámetros de texto simple (como elementos de pantalla), deberíamos ver la siguiente imagen:

Arriba podrá encontrar la información de vencimiento de licencia y número de licencias disponibles. Las gráficas hablan solas.

7. Agregar el inicio del supervisor de sistema a la lista de inicio de nuestro namespace TEST.

Hay un documento bastante bueno sobre las rutinas de usuario ejecutadas cuando Caché se inicia y se detiene. Se llaman %ZSTART y %ZSTOP, respectivamente.

Lo que nos interesa es que el supervisor del sistema (^%SYSMONMGR) se inicie en el namespace TEST durante el inicio del sistema. De forma predeterminada, este supervisor solo se inicia en el namespace %SYS. Por lo tanto, solo miraremos al programa ^%ZSTART. La fuente está en %ZSTART.mac (créelo y guárdelo al namespace %SYS).

%ZSTART; User startup routine.
SYSTEM;
    ; Cache starting
    do $zu(9,"","Starting System Monitor in TEST namespace by ^%ZSTART...Begin")
    znspace "TEST"
    set sc = ##class(%SYS.Monitor).Start()
    do $system.OBJ.DisplayError(sc)
    if (sc = 1) {
    do $zutil(9,"","Starting System Monitor in TEST namespace by ^%ZSTART...OK")
    } else {
    do $zutil(9,"","Starting System Monitor in TEST namespace by ^%ZSTART...ERROR")
    }
    ; Starting SNMP
    znspace "%SYS"
    do start^SNMP
    quit
LOGIN;
    ; a user logs into Cache (user account or telnet)
    quit
JOB;
    ; JOB'd process begins
    quit
CALLIN;
    ; a process enters via CALLIN interface
    quit

Otra forma de hacer lo mismo es usar ^%SYSMONMGR:

%SYS>do ^%SYSMONMGR
1. Select item 3, Configure System Monitor Classes.
2. Select item 2, Configure Startup Namespaces.
3. Select item 2, Add Namespace.
Namespace? TEST 4. Select item 1, List Start Namespaces.
Option? 1
     TEST 5. Select item 4, Exit.
6. Select item 3, Exit.
7. Select item 8, Exit.

Reiniciamos ahora Caché (de ser posible) para asegurarnos de que las estadísticas SNMP se sigan recolectando después de un reinicio.

Y terminamos. Quizás algunos cuestionen mi elección de parámetros supervisados o código, pero la tarea era mostrar la mera posibilidad de implementar dicha supervisión. Más tarde puede agregar parámetros extra o refactorizar su código.

¡Gracias por vuestra atención!



20
0 4 392 4

Respuestas

Muy buen articulo.

Utilizo SNMP personalizado con Zabbix y el artículo cubrió completamente la configuración.

En mi experiencia, una desventaja que encontré es el mantenimiento. Tuve muchos problemas al principio. Recomiendo este protocolo para aquellos que tienen pocos indicadores personalizados para crear y actualizar.

Hola Joel,

Buenas tardes, Te saluda desde Argentina Fernando Iglesias
Primero que nada muchas gracias por compartir esta información hace tiempo que estoy tratando de monitorear  varios clientes que utilizan HSFOUNDATION2014 con zabbix.
Tengo problemas para crear la clase ¿Me podrás ayudar?

Hola @Fernando Iglesias de forma independiente a lo que responda Joel, creo que si creas un post con el problema concreto y todos los datos será más fácil que la comunidad pueda tener más información al respecto
